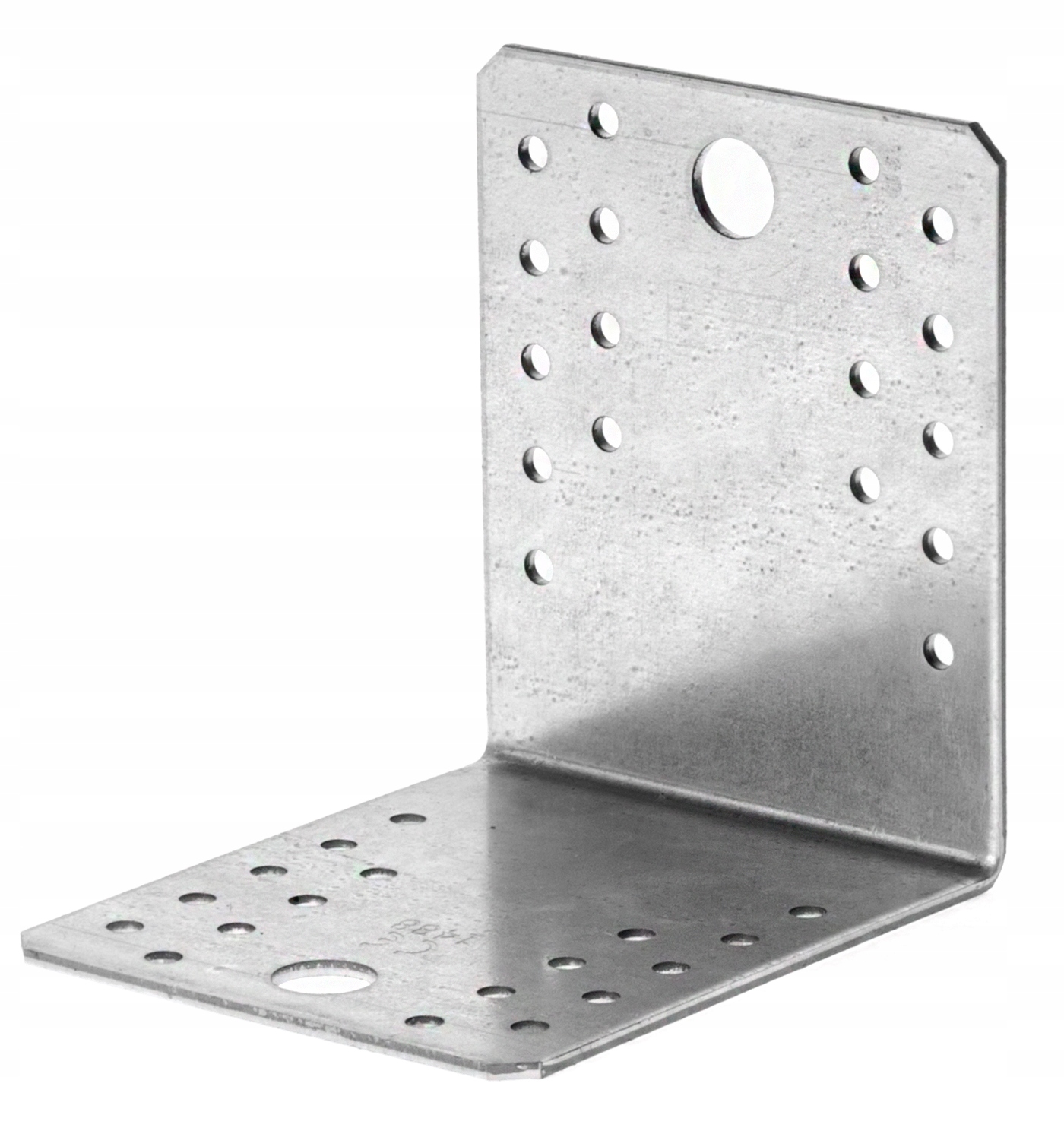

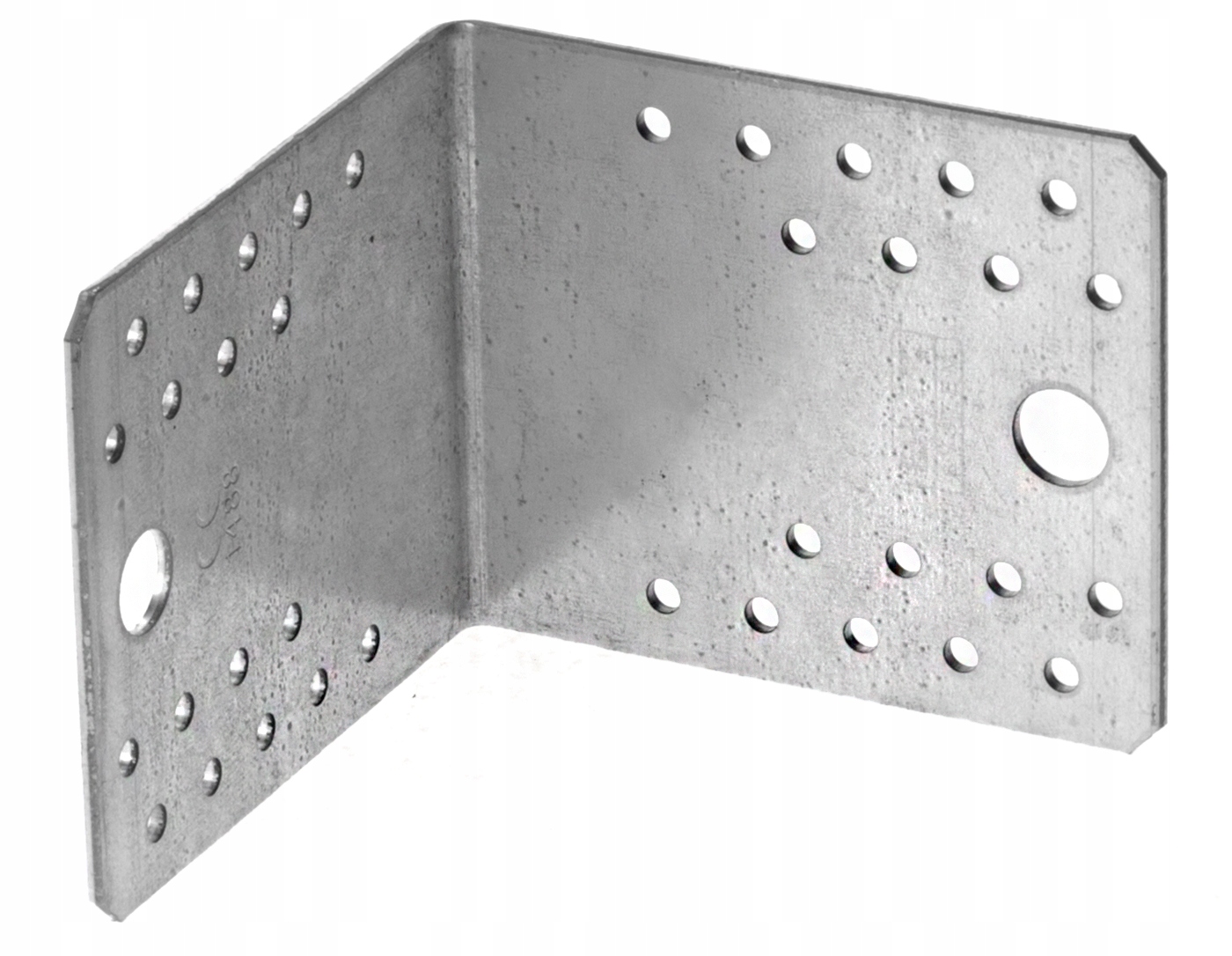

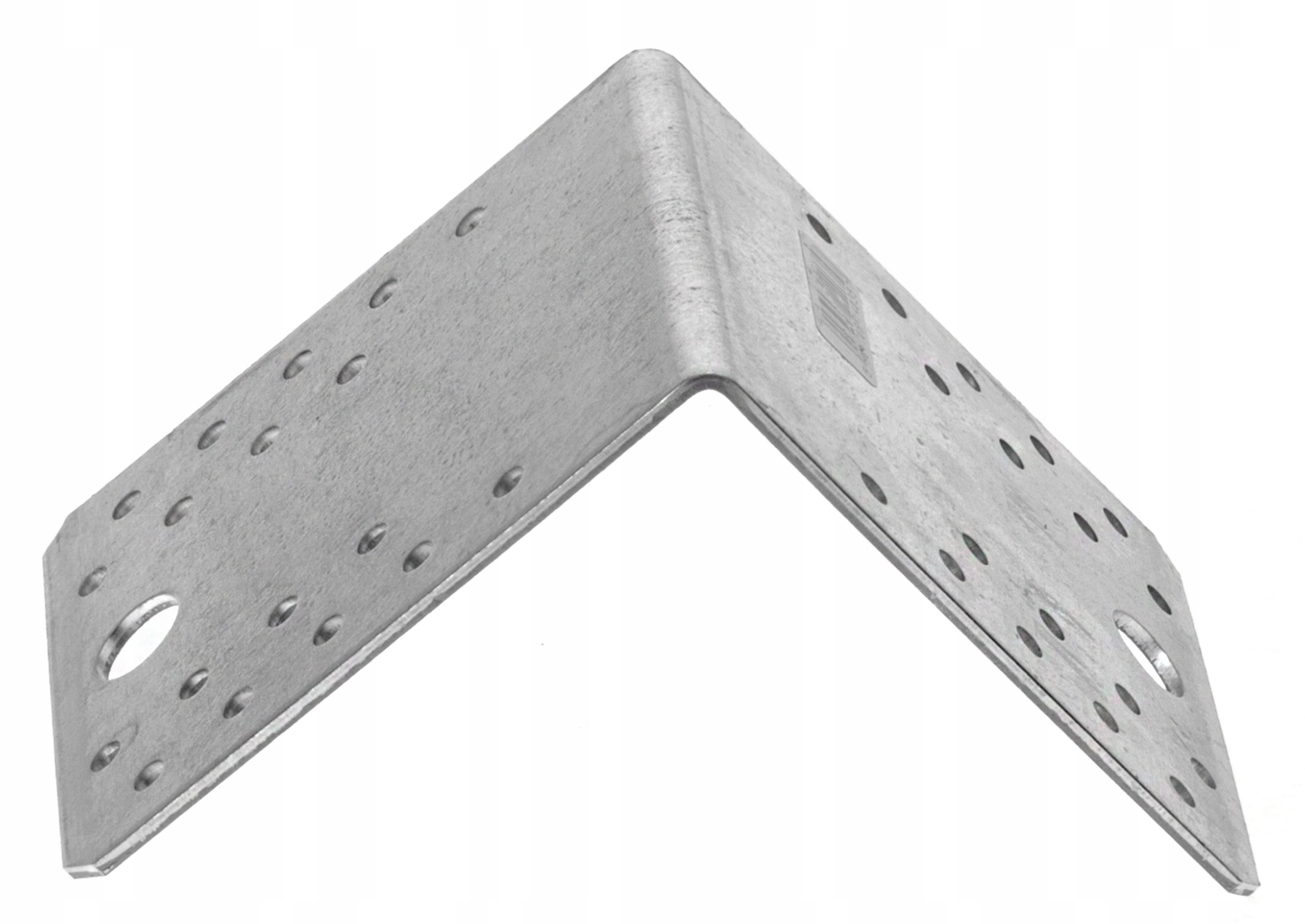

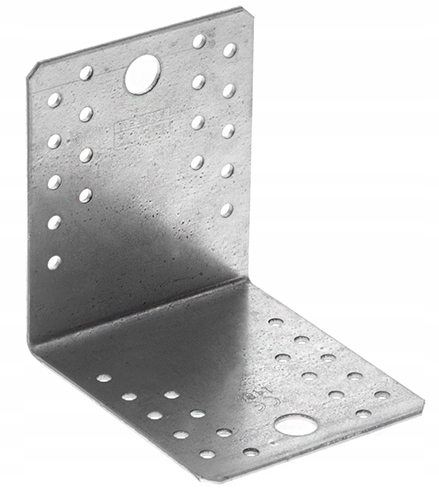

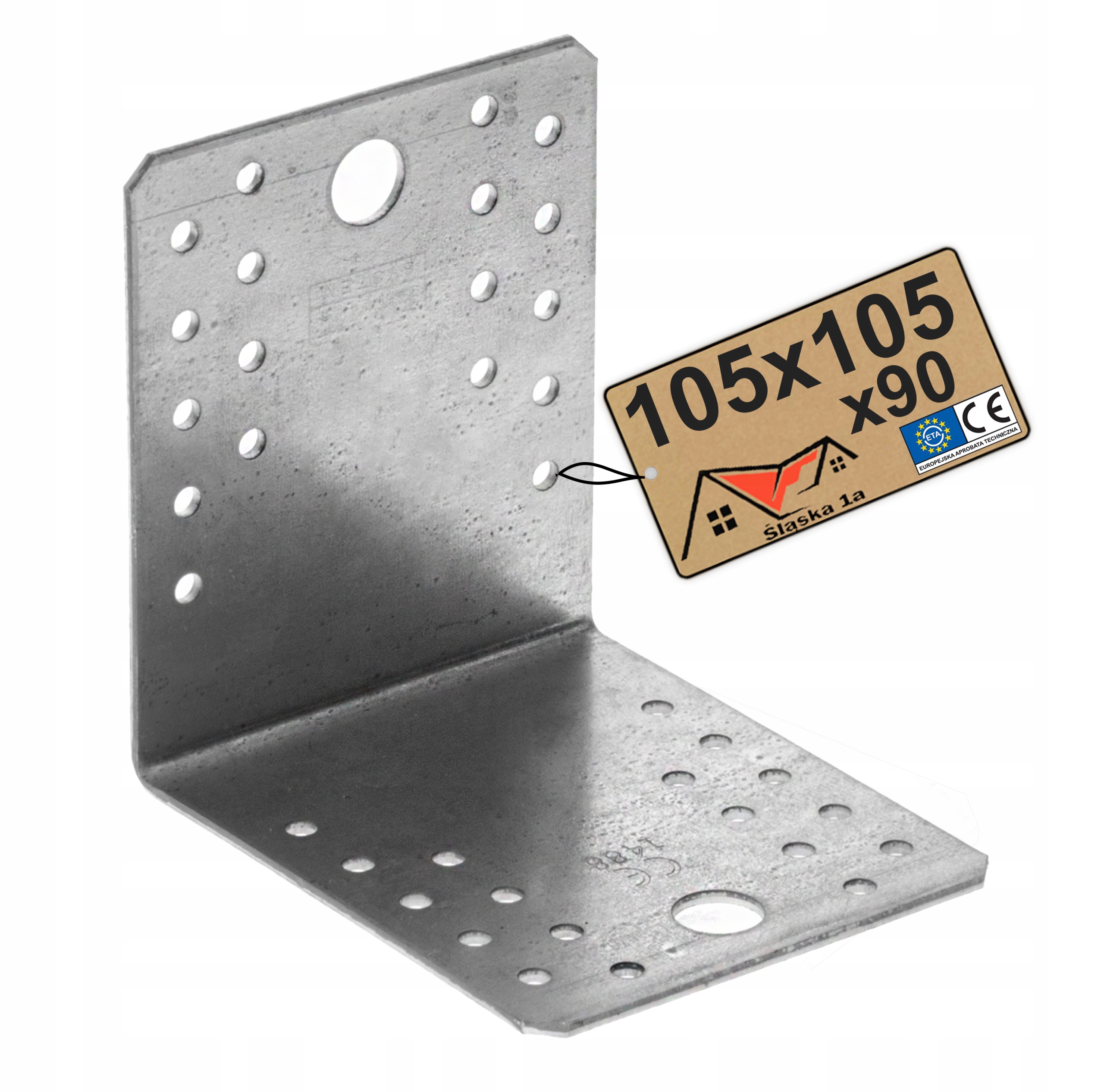

KĄTOWNIK ŁĄCZNIKOWY KL5

Wymiar: 105mm x 105mm x 90mm x 2,5mm

Kątownik  105x105x90x2,5

• Model: KL5
• Wymiary: A:105, B:105, C: 90, D: 2,5mm
• Powłoka: blacha ocynkowana Z275
• Ochrona antykorozyjna
• Nośność: 17,80 kN
• Zapewniają mocne i estetyczne łączenia elementów konstrukcyjnych
• Certyfikat CE - 1488

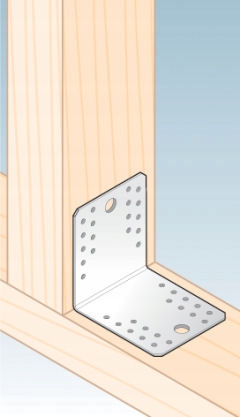

Podstawowe kątowniki do łączenia drewna z drewnem, betonem lub stalą. Różne wielkości otworów zwiększają ich uniwersalność i umożliwiają montaż na różnych rodzajach łączników trzpieniowych.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2.5 mm.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2.5 mm.

PARAMETRY:

• długość - 105mm
• wysokość - 105mm
• szerokość  - 90mm
• grubość blachy - 2,5mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów - 36 otworów ø5mm, 2 otwory ø14mm

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4

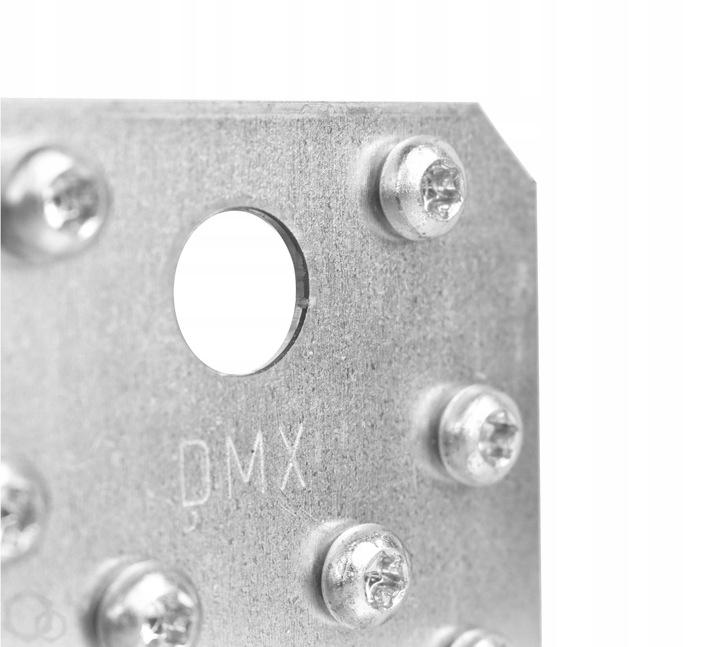

• wkręty ciesielskie do łączników
• wkręty do drewna ø10mm

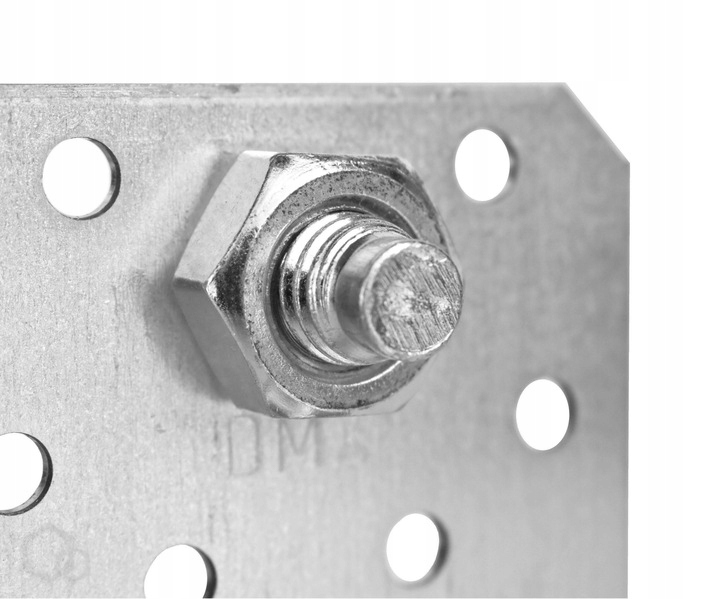

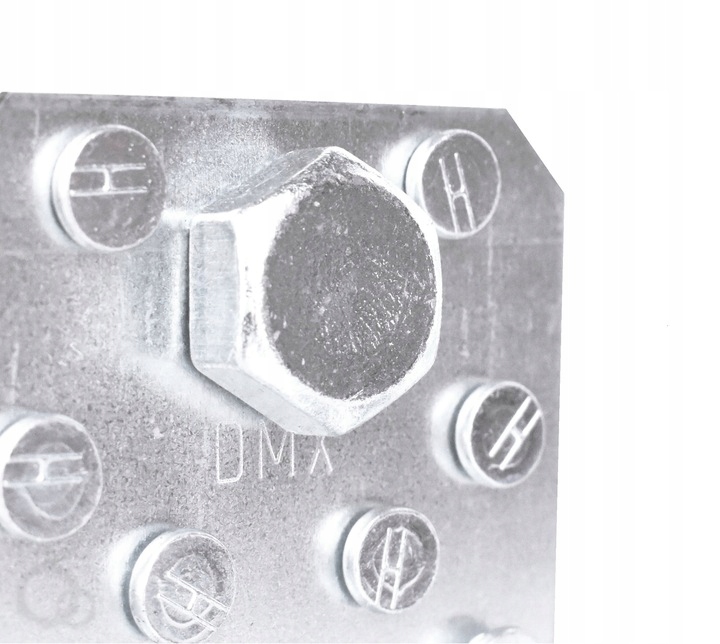

• stalowe śruby rozporowe M10
• kotwy wklejane M10 itp.

Kątowniki posiadają:

1. Europejską Aprobatę Techniczną
2. Deklaracja Właściwości Użytkowych
3. Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas elementy można bez obaw stosować w budownictwie zgodnie z deklarowanym przeznaczeniem.

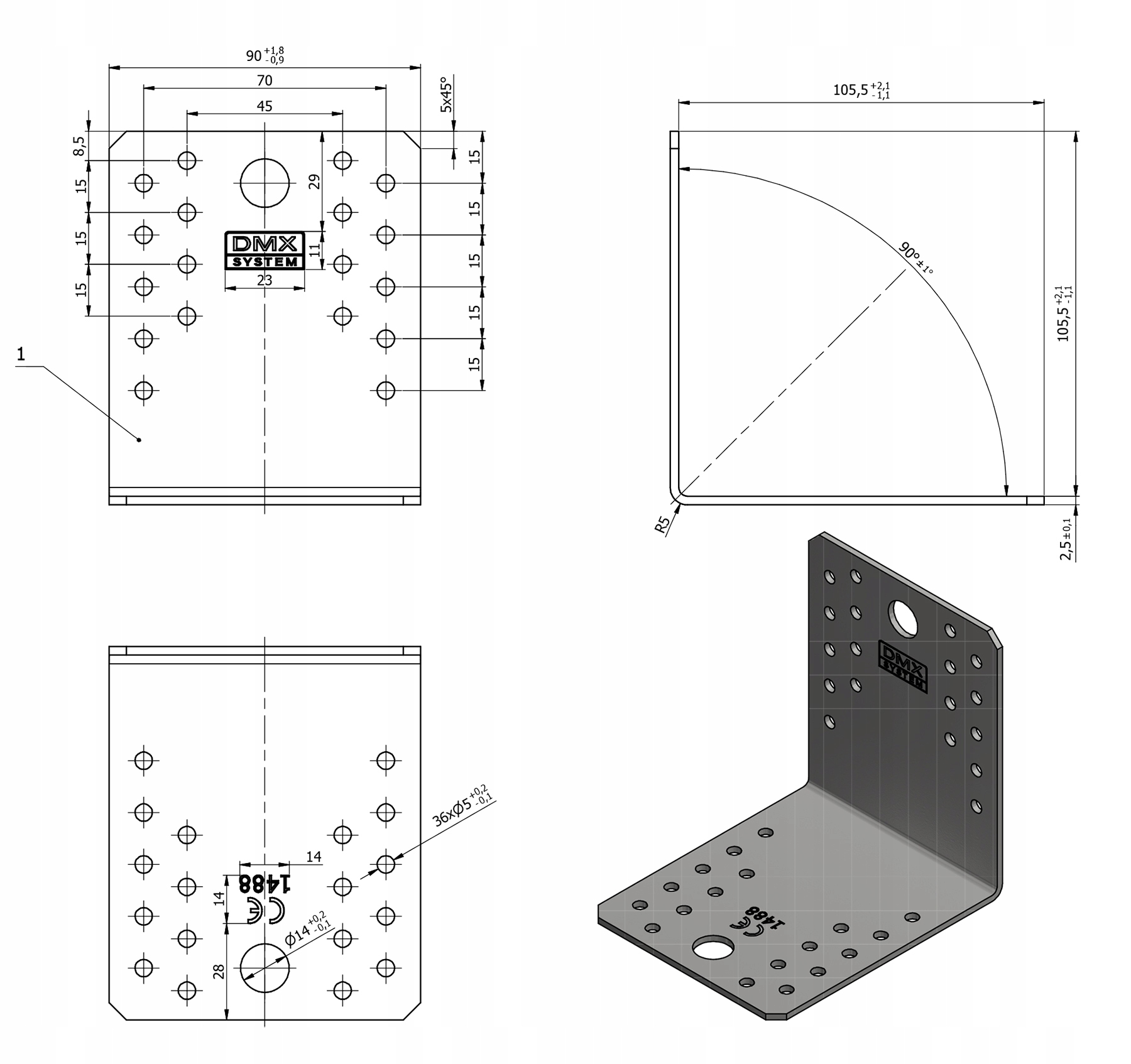

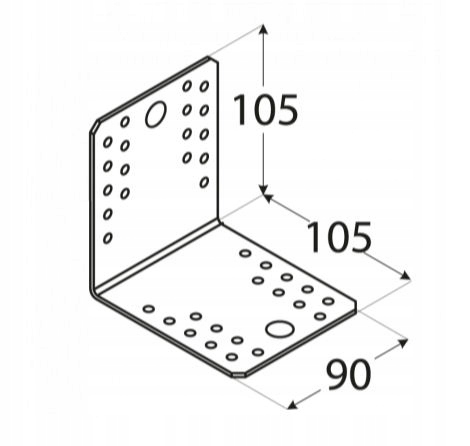

Rysunek techniczny

Pozostałe wymiary

• KL1 - 50 x 50 x 35 x 2,5 [mm]
• KL2 - 70 x 70 x 55 x 2,5 [mm]
• KL3 - 50 x 150 x 35 x 2,5 [mm]
• KL4 - 90 x 90 x 65 x 2,5 [mm]
• KL5 - 105 x 105 x 90 x 2,5 [mm]
• KL6 - 102 x 102 x 35 x 2,5 [mm]
